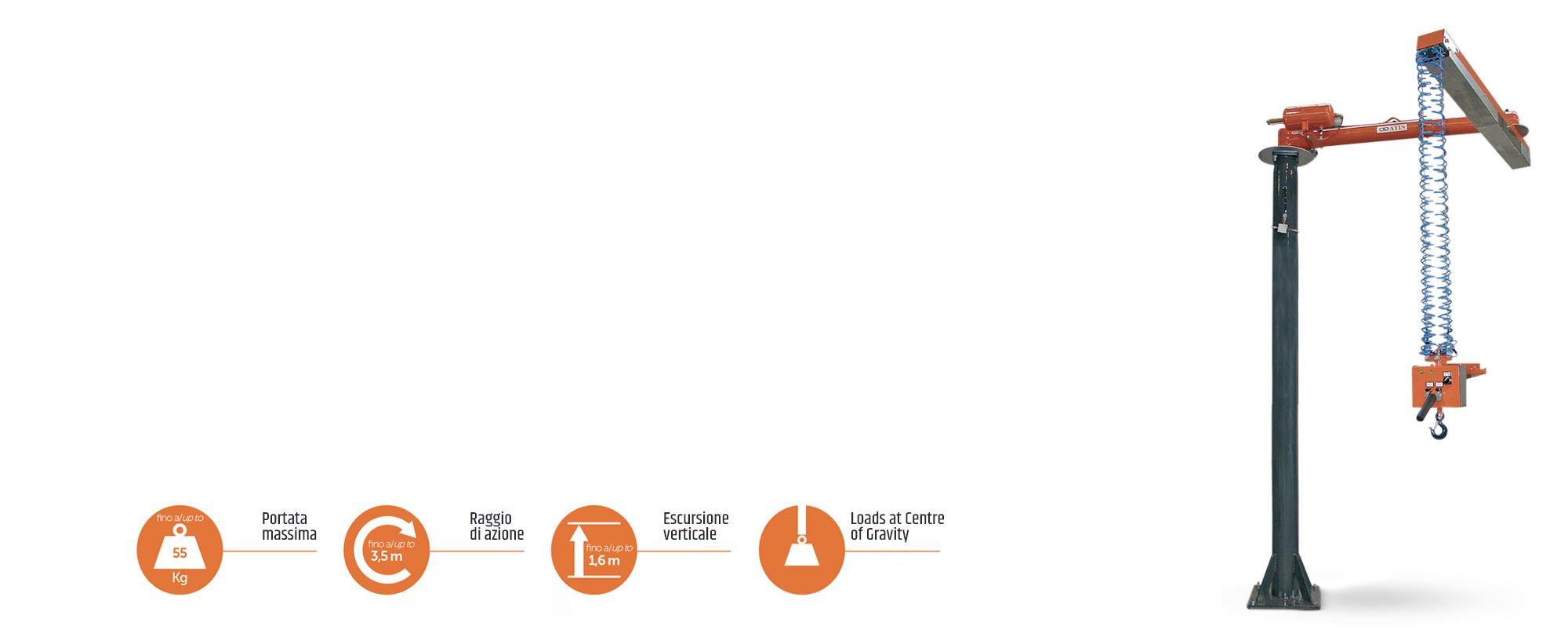

Как и все манипуляторы ATISACER, ATISACER 55 оснащен системой передачи с двойным тросом, совмещенной с пневматическим цилиндром.
ATISACER 55 - самый компактный из семейства, легкий и удобный в обращении с грузами до 50 кг (110 фунтов); он позволяет безопасно и легко обрабатывать многие виды продуктов благодаря специальным встроенным инструментам для захвата.

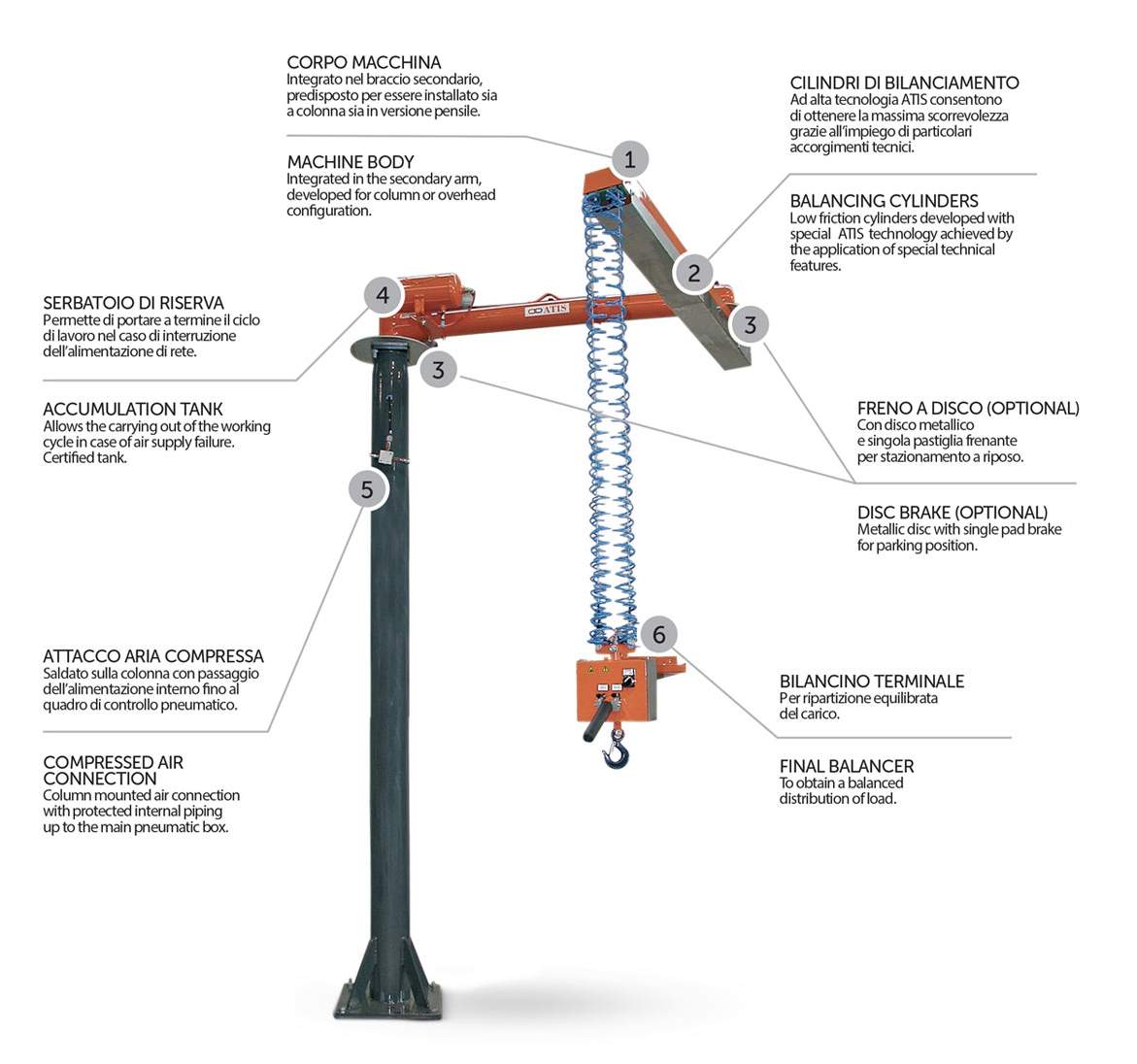

Чтобы гарантировать максимальную безопасность, ATISACER 55 работает с двойным тросом и поставляется с системой балансировки нагрузки и холостого хода. Оператор воздействует непосредственно на продукт или инструмент с высокой точностью и без усилий.

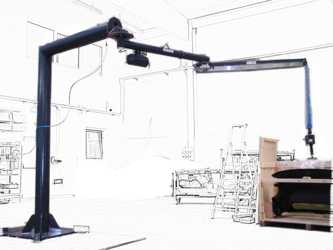

При необходимости ATISACER 55 может быть оснащен «чувствительной» ручкой, которая позволяет работать с продуктами переменного веса, просто воздействуя на нее.
Этот манипулятор также может быть установлен на колонне, закрепленной на полу и на передвижном отдельно стоящем основании, либо на подвесной стационарной конструкции, либо на рельсах.
Caratteristiche
Operation: | только пневматический |
Transmission: | двойная канатная система |
Configuration: | колонна закреплена на полу, колонна установлена на отдельной опорной плите, закреплена на потолке, потолок на рельсах |
Net capacity: | 55 кг * (радиус 2500 мм) / 121 фунт * (радиус 8 футов 227/64 дюйма) |
Radius max: | 3800 мм * (максимальная нагрузка 35 кг) / 12 футов 539/64 дюйма * (максимальная нагрузка 77 фунтов) |
Radius min: | 400 мм / 1 фут 33/4 дюйма |
Vertical stroke: | 1600 мм / 5 футов 263/64 дюйма |
Supply: | от 0,5 до 0,8 МПа / от 73 до 116 фунтов на кв. дюйм чистого, сухого и обезжиренного сжатого воздуха |
Column axle: | Непрерывное вращение на 360 ° |
Intermediate axle: | макс. поворот на 300 ° |
Noise level: | <70 дБ |
* Рабочее давление воздуха 0,7 МПа / 102 фунта на квадратный дюйм, захват не входит в комплект. Значения являются чисто ориентировочными и могут быть увеличены или уменьшены нашим техническим отделом в соответствии с конкретными требованиями заказчика.
