ATISACER 55
ATISACER 55

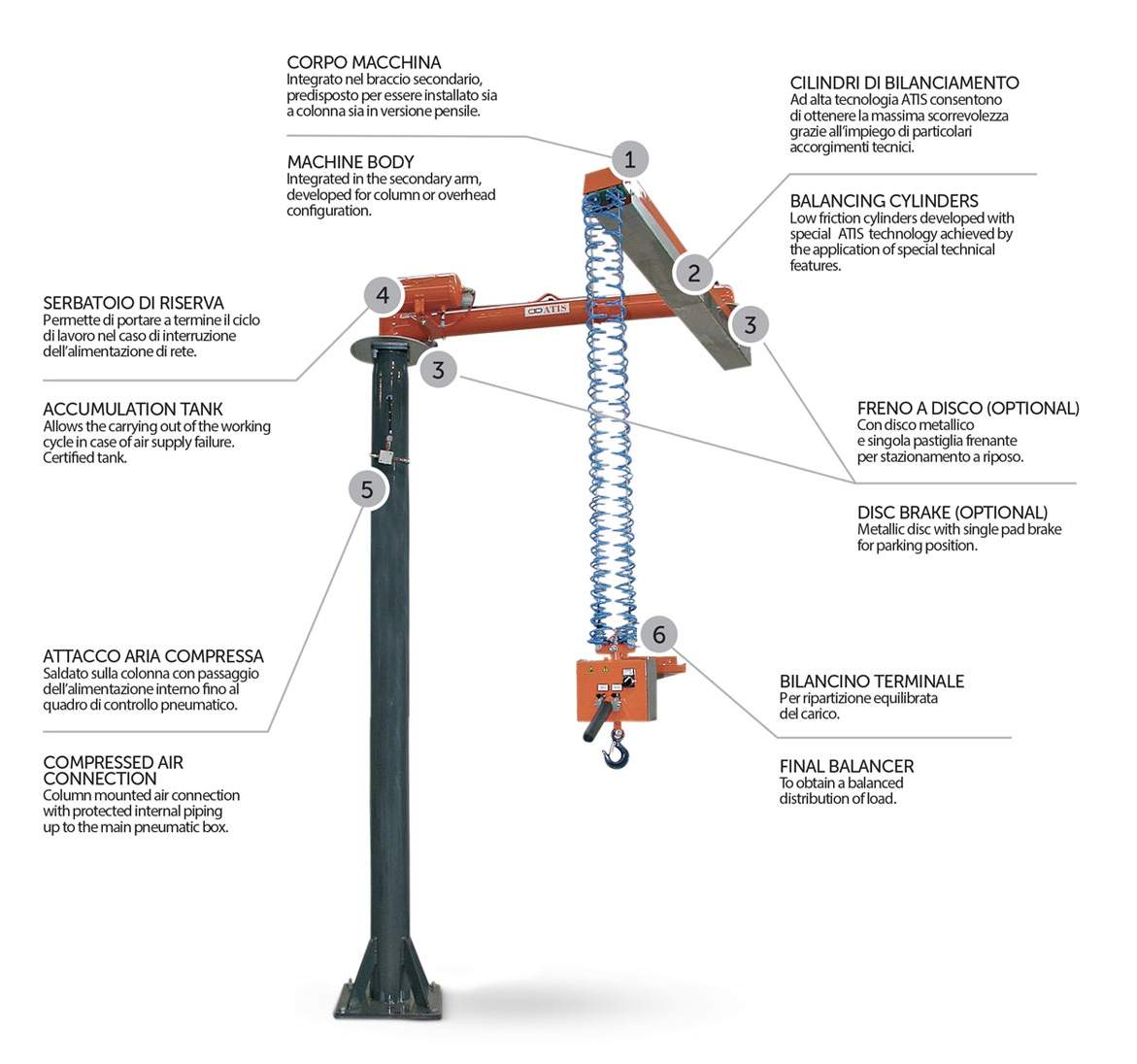

Il manipolatore ATISACER 55 è dotato, come tutti i manipolatori della serie ATISACER, di un sistema di trasmissione a funi accoppiato ad un cilindro pneumatico.
ATISACER 55 è il più piccolo della famiglia, leggero e maneggevole per carichi fino a 55 kg, consente di movimentare in modo semplice e sicuro diverse tipologie di prodotto grazie alle attrezzature specifiche che possono essere applicate.
Per una maggiore sicurezza ATISACER 55 è dotato di doppia fune, inoltre sono presenti due circuiti di bilanciamento uno a vuoto e uno a carico. L'operatore potrà movimentare agevolmente e semplicemente il prodotto agendo direttamente su di esso o sull'attrezzatura, con estrema precisione di posizionamento e senza alcun tipo di sforzo.
Ove richiesto il manipolatore ATISACER 55 può essere dotato di una maniglia "sensibile" che consente di movimentare carichi di peso variabile semplicemente agendo su di essa.
Anche questo manipolatore può essere installato in versione a colonna sia fisso a pavimento che su basamento autostabile, oppure in versione pensile fisso o scorervole su rotaie.
Caratteristiche
| Funzionamento | esclusivamente pneumatico |
| Trasmissione del moto | sistema di rinvio a doppia fune |
| Esecuzione: | colonna fissata a pavimento, colonna su basamento autostabile, pensile fisso, pensile scorrevole su vie di corsa |
| Portata max netta: | 55 kg* (con raggio 2500 mm) |
| Raggio d’azione max: | 3800 mm* (con 35 kg di portata) |
| Raggio d’azione min: | 400 mm |
| Escursione verticale: | 1600 mm |
| Alimentazione: | aria compressa 0,5÷0,8 Mpa (pulita, secca, senza olio) |
| Asse colonna: | rotazione 360° continua |
| Asse intermedio: | rotazione 330° dotato di fermo |
| Rumorosità: | <70 dB |
* pressione aria di esercizio 0,7 MPa, attrezzo di presa escluso.I valori sono puramente indicativi e possono essere aumentati e diminuiti dal ns. ufficio tecnico per adattarsi alle specifiche richieste del cliente.
