The ATISacer manipulators, endowed with a rope guided vertical movement unit, allows the handling of loads in any direction without ties, with extreme ease and precision.

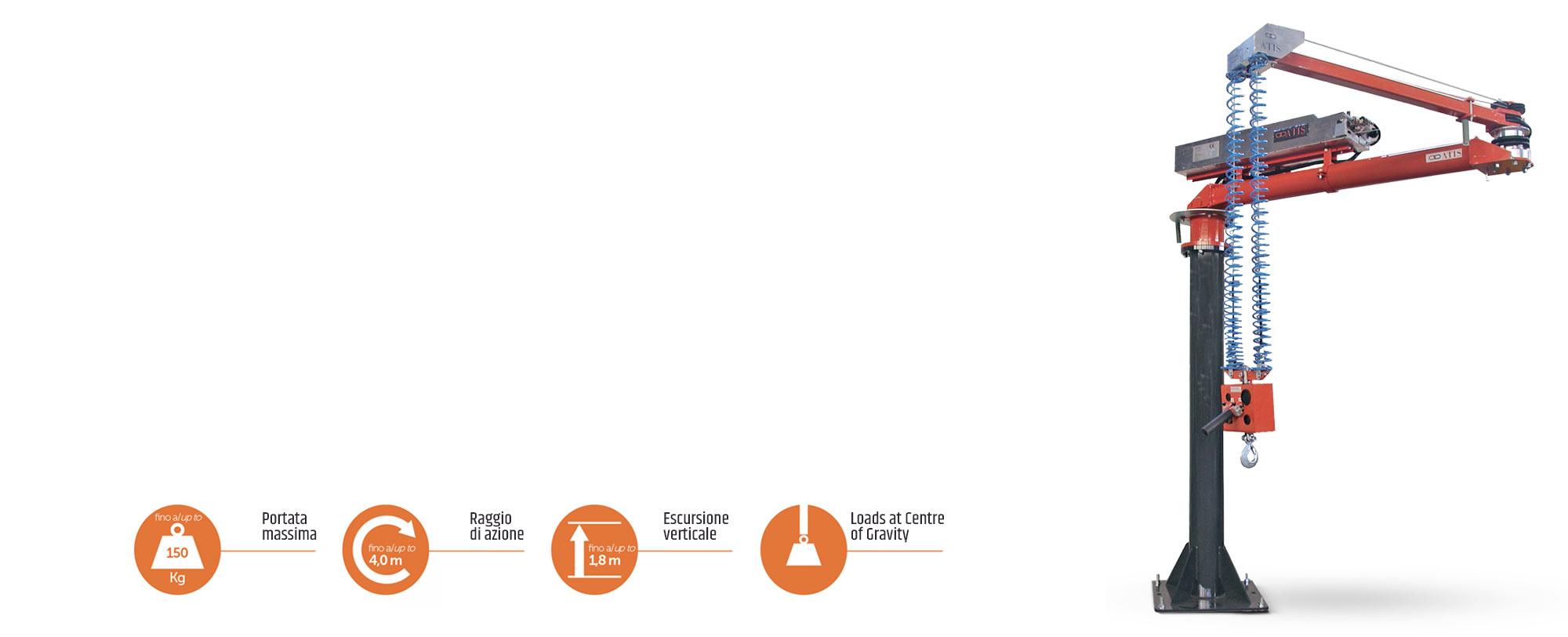

ATISacer 150

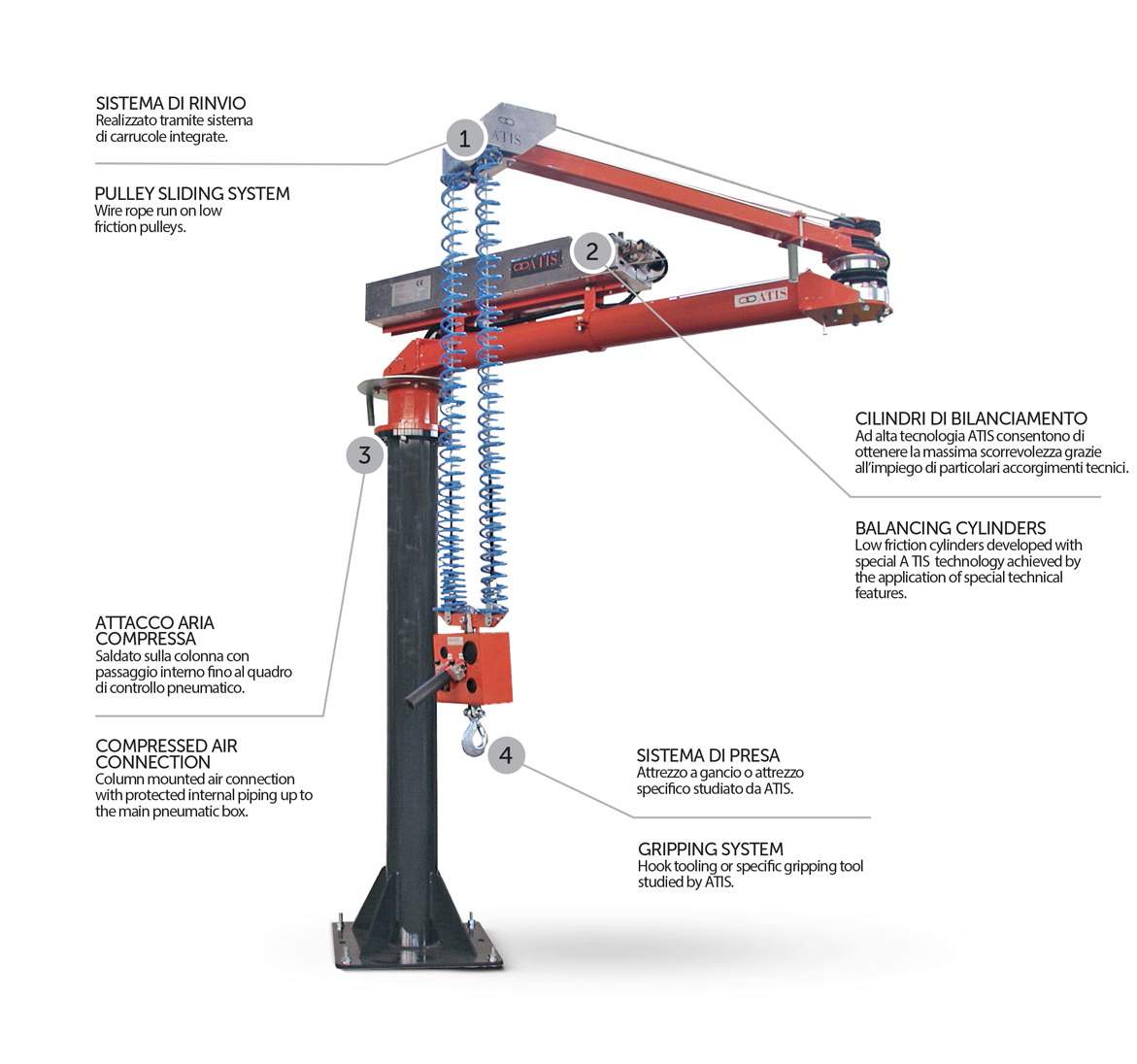

Il manipolatore ATISacer 150 è il più grande della famiglia ATISacer, dotato di sistema di rinvio a fune con cilindro pneumatico
.
L'impianto pneumatico del manipolatore consente la movimentazione sia a vuoto che a carico in stato bilanciato. Attrezzato con scatola gancio standard o con specifici sistemi di presa ATISacer 150 trova applicazione nelle postazioni di lavoro dove lo spazio risulta limitato da ingombri di vario genere
.
Il manipolatore è dotato di serbatoio di riserva certificato per consentire all'operatore di ultimare il ciclo di lavoro nel caso in cui si presenti un calo nella pressione di rete. E' inoltre dotato di doppie funi di sicurezza. Sono installati freni a disco a doppia pastiglia frenante sia sull' asse principale che sullo snodo intermedio.
ATISacer 150 risulta estremamente leggero, maneggevole e rapido nei movimenti.
| CARATTERISTICHE |
|
| Funzionamento: |
esclusivamente pneumatico |
| Trasmissione del moto: |
sistema di rinvio a doppia fune |
| Esecuzione: |
- colonna fissata a pavimento |
| Portata max netta: |
150 Kg *( con raggio 3000 mm) |
| Raggio d’azione max: |
4000 mm*( con 120 kg di portata) |
| Raggio d’azione min: |
400 mm |
| Escursione verticale: |
1800 mm |
| Alimentazione: |
aria compressa 0,5÷0,8 Mpa (pulita, secca, senza olio) |
| Asse colonna: |
rotazione 360° continua |
| Asse intermedio: |
rotazione 330° dotato di fermo |
| Rumorosità: |
<70 dB |
| * pressione aria di esercizio 0,7 MPa, attrezzo di presa escluso.I valori sono puramente indicativi e possono essere aumentati e diminuiti dal ns. ufficio tecnico per adattarsi alle specifiche richieste del cliente. |
|
Caratteristiche in breve
- a bracci snodati
- movimento verticale a doppia fune
- dimensioni variabili in funzione della portata
Galleria Fotografica
ATISacer 150, con attrezzo a gancio standard

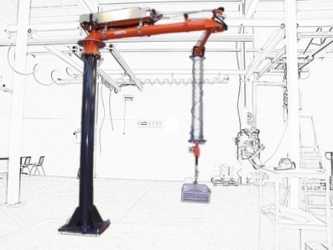

ATISacer 150 manipolatore a funi con maniglia sensibile
